Inspecter une canalisation d'assainissement peut être fait dans différents contextes :

Vérifier son état après un nettoyage par hydrocurage
Trouver un défaut ou une casse
Vérifier son état avant la mise en service de la canalisation (réception norme NF EN1610)
Vérifier son état après sa pose

Pour cela on a recourt au « passage caméra ». L'opération consiste à introduire une caméra vidéo dans la canalisation afin de réaliser une inspection en surface sur un moniteur de contrôle. En fonction du diamètre et de la longueur à inspecter, cette inspection peut faire appel à plusieurs type de matériels.

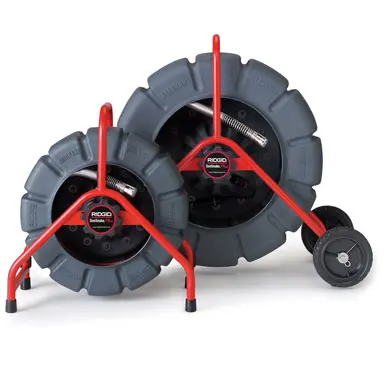

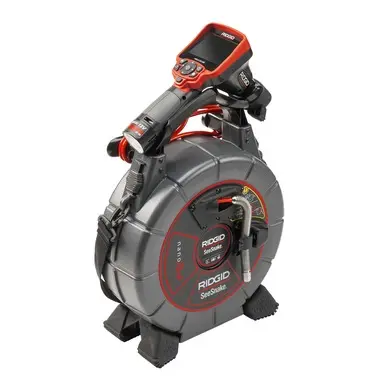

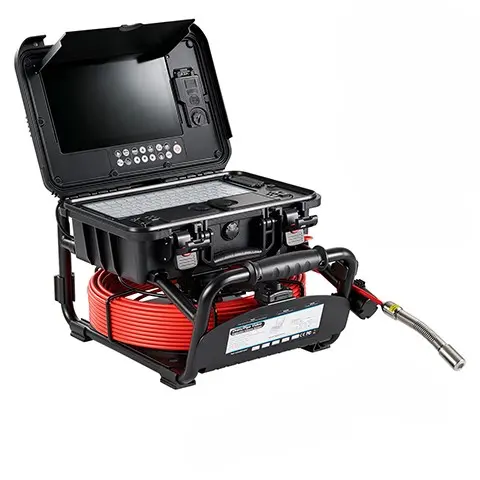

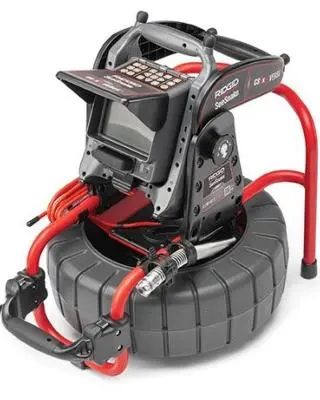

Pour un diagnostic rapide sur des longueurs moyennes (30 à 60 mètres) et des diamètres réduits (moins de 400mm) on aura recourt à des caméra dites « à pousser ». Ces matériels sont constituées d'un jonc rigide avec une caméra vidéo couleur en son extrémité. Ces caméra peuvent être axiales (vision uniquement vers l'avant) RIDGID, TVBTECH ou rotatives et pivotantes afin de pouvoir inspecter la caméra sous tous les angles en particulier les joints et les entrées de branchement (RIEZLER IBAK). L'opérateur pousse le jonc dans la canalisation afin de faire avancer la caméra dans la canalisation depuis un moniteur fixé sur le touret il visualise et pilote la caméra.

Certaines de ces têtes de caméra rotatives et pivotantes peuvent être équipées d'un guide qui permet de forcer leur cheminement dans le branchement et ainsi inspecter également le branchement latéral depuis le collecteur principal (RIEZLER IBAK).

Pour une réception d'ouvrage sur des longueurs plus importantes on utilise des caméra rotatives et pivotantes montées sur des chariots motorisé. Pilotées depuis un fourgon spécialisé (fourgon ITV) ces chariots avancent dans les canalisation jusqu'à plusieurs centaines de mètres. Le touret est motorisé, automatique et asservi aux déplacement du chariot, ce qui permet à l'opérateur de piloter son inspection depuis la régie vidéo du véhicule ITV sans avoir à se soucier du déroulement du câble.

Le logiciel d'inspection permet de faire une réception d'ouvrage, il est nécessaire d'utiliser un logiciel avec une capture vidéo et un dialogue avec le système caméra (données de distance, pente, angles...). Ce logiciel permet d'enregistrer le fil de l'inspection avec une codification des défauts rencontrés selon la norme NF EN13508-2 et générer le rapport final de l'inspection. Ce logiciel peut être présent sur un logiciel installé sur PC dans le véhicule ou directement dans la console de pilotage.

L'entretien et le service après-vente de proximité est une chose importante. Pour vous accompagner tout au long de l'utilisation de vos caméras,
nous sommes centre SAV agréé pour les caméras RIEZLER, RIDGID, IPEK et TVBTECH.

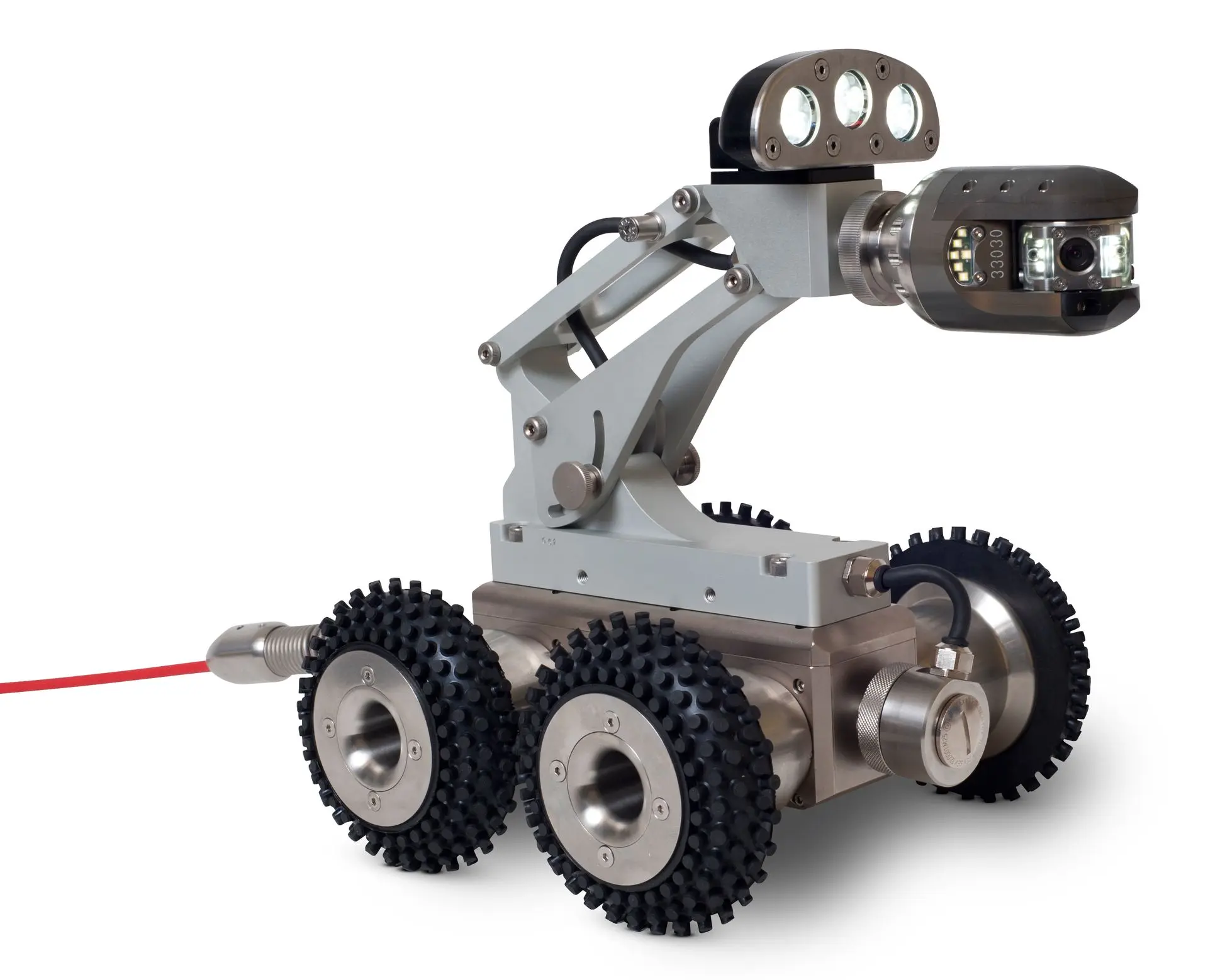

Inspection de canalisation RIEZLER avec chariot motorisé

Chariot motorisé jusqu'au DN 2000

Chariots de conception modulaire robuste permettant de s'adapter à tous les besoins.

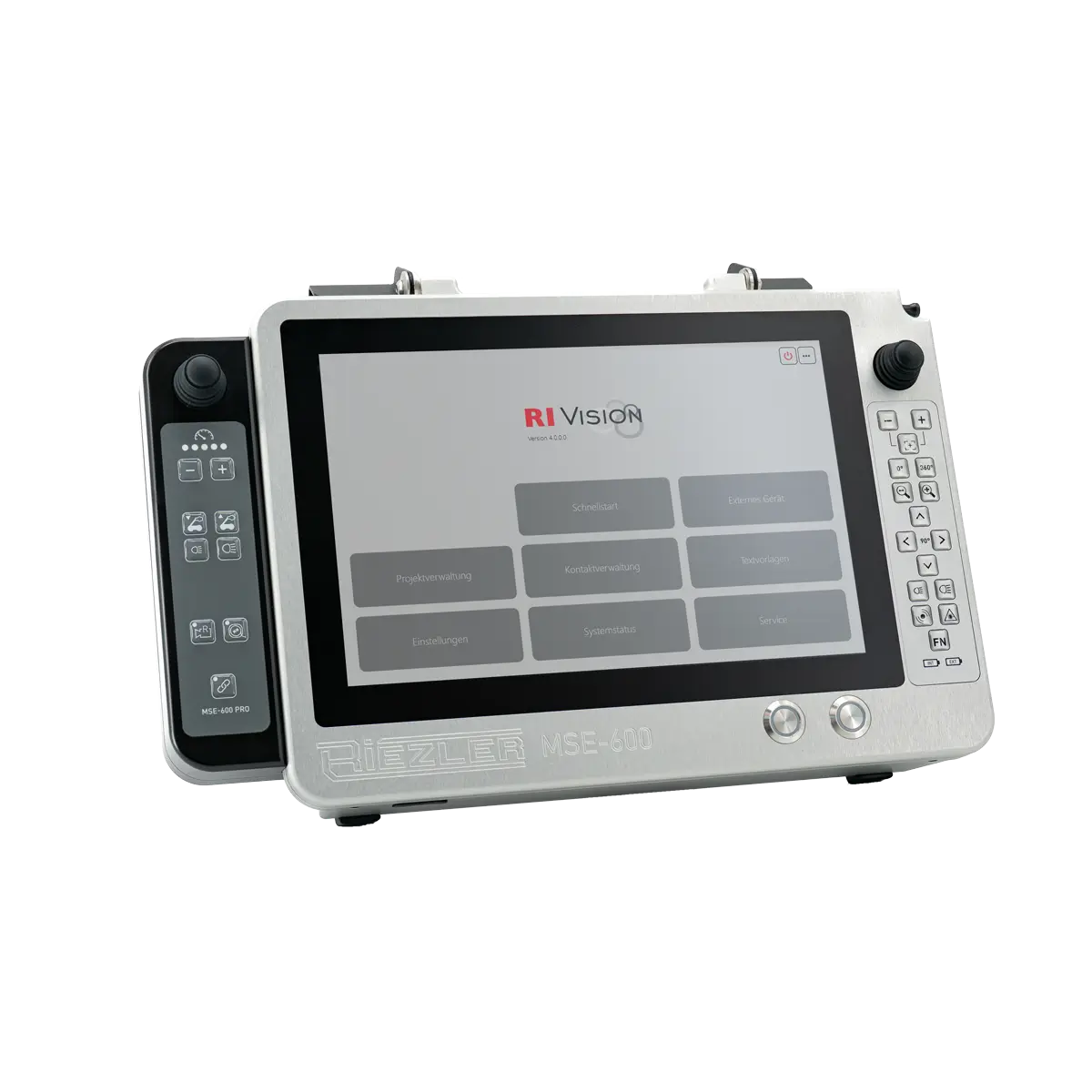

Unités de commande

Tactile, permettant le pilotage des chariots motorisés mais aussi les caméras à pousser.

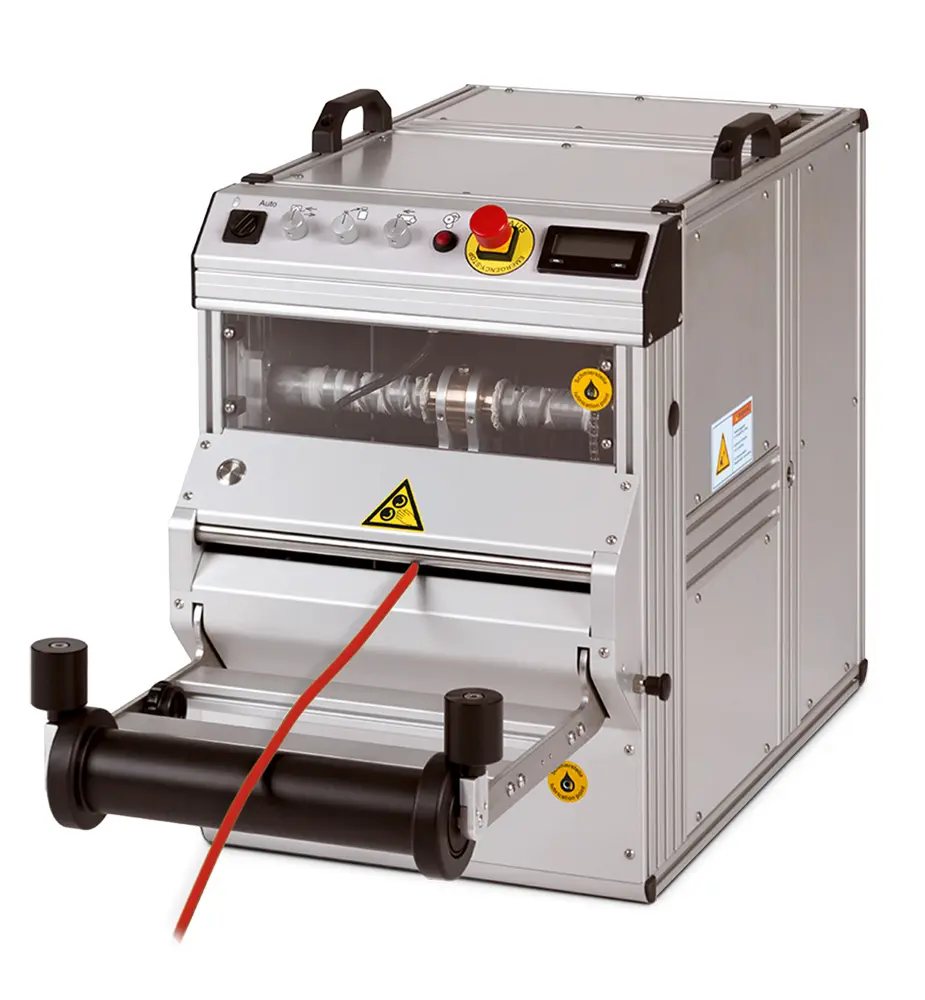

Touret automatique 300m

Touret motorisé et synchronisé permettant les inspections jusqu'à 300m.

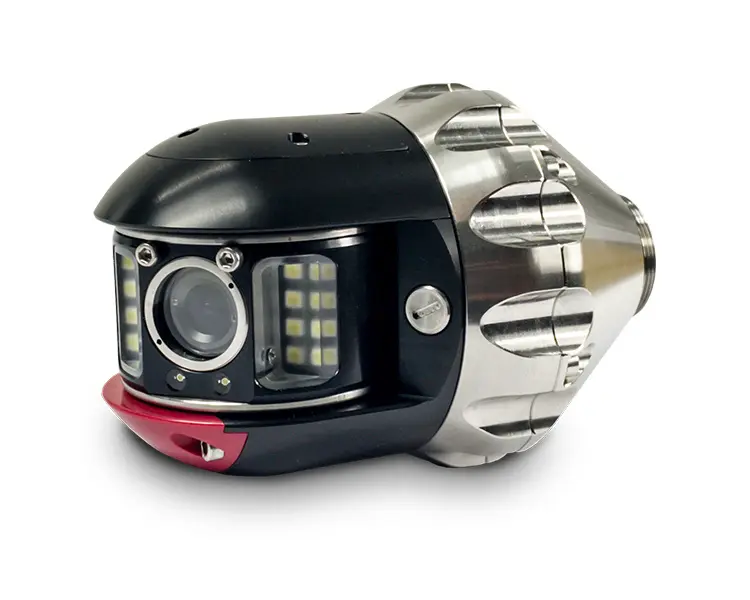

Tête de caméra Full HD

Caméras rotatives et pivotantes disponibles selon modèle du DN70 au DN2000.

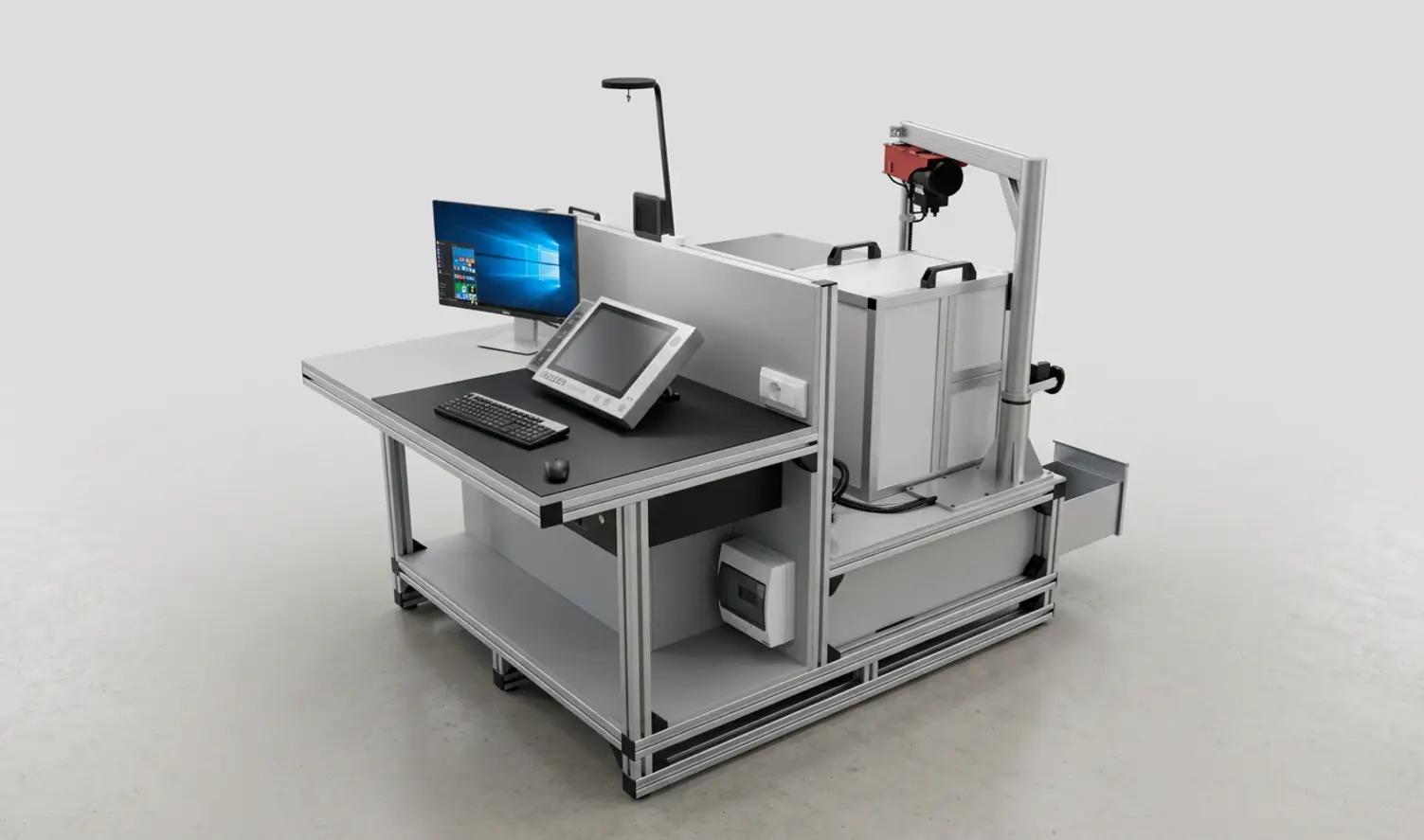

intégration sur nos palettes ITV

Comme toutes nos réalisations d'aménagement, les système RIEZLER peuvent être montés sur les palettes modulaires.

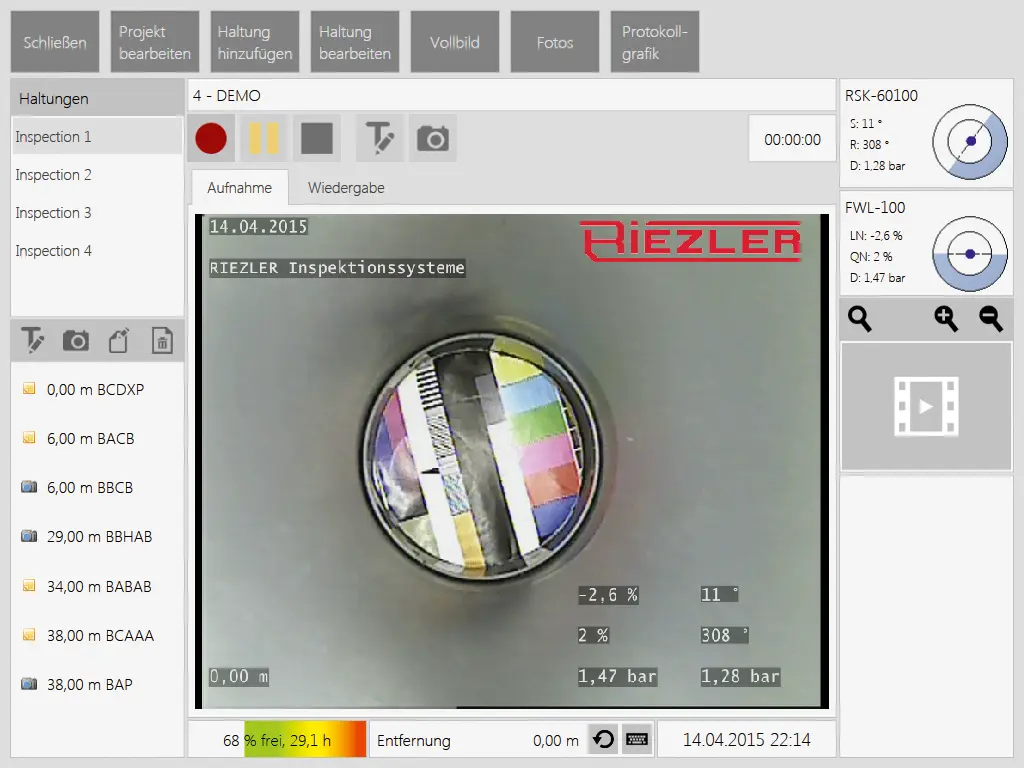

Logiciels d'inspection

Grâce aux unités tactiles MSE et au logiciel d'inspection intégré Ri-Vision, vous pouvez réaliser vos rapports (NF-EN 13508-2).

Caméra d'inspection à pousser avec tête rotative et pivotante

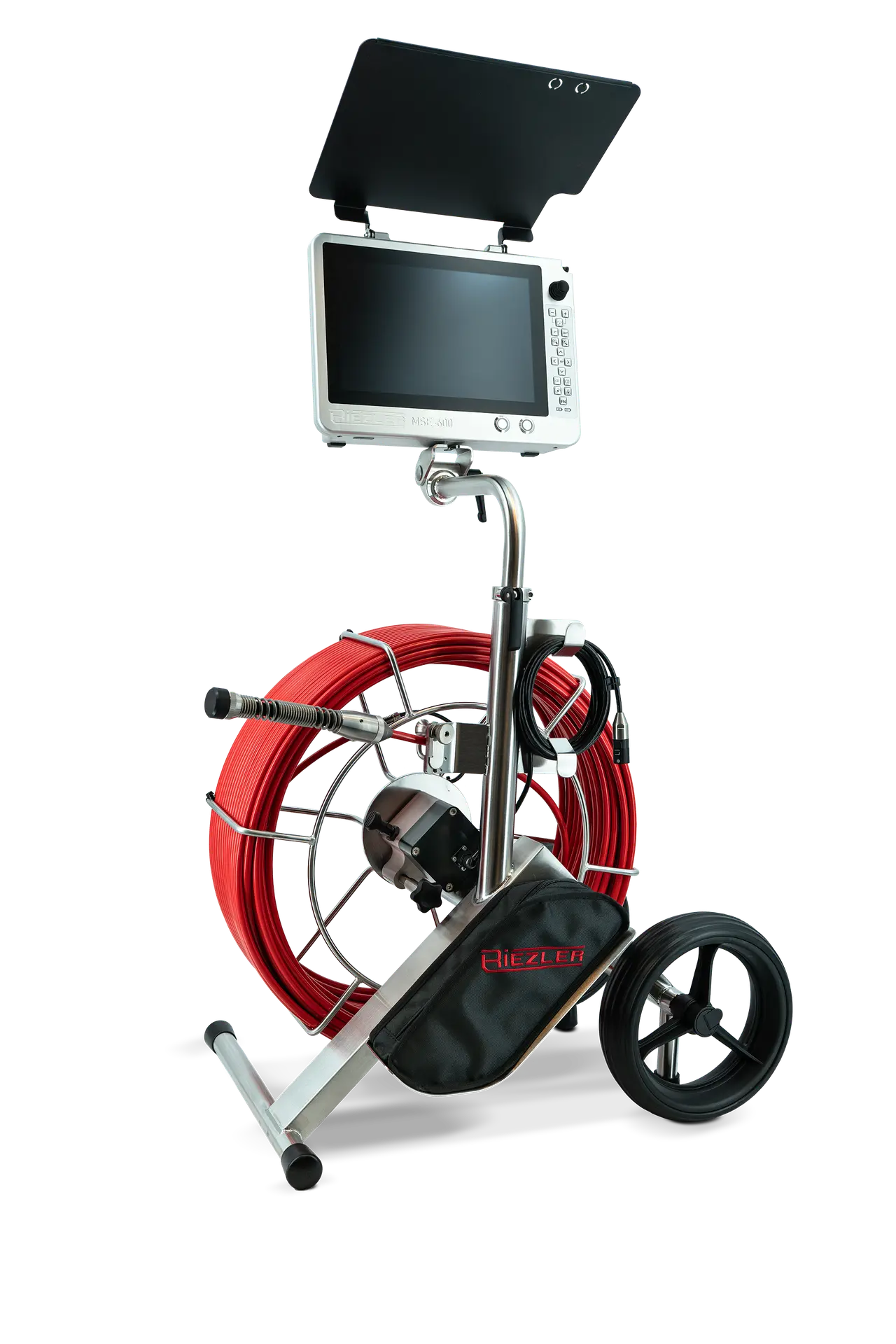

RIEZLER SHP-9X

Les caméras à pousser RIEZLER se déclinent selon de nombreuses configurations. Les unités de commande et la plupart des têtes rotatives et pivotantes peuvent être utilisées sur les chariots ou tourets motorisés.

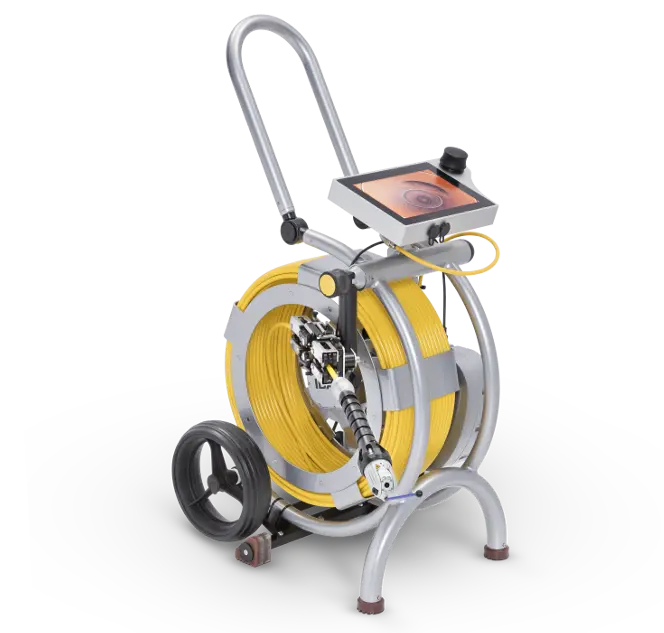

IBAK MiniLite

l’IBAK MiniLite est un équipement compact utilisé en poussée, destiné à l’inspection des réseaux d’assainissement des terrains et des réseaux d’assainissement domestiques.
